Conversor de Sinais 1 Saída Analógica : WUC-201

O Conversor de Sinais com 1 Saída WUC-201 possui uma entrada, uma saída analógica e comunicação Modbus RTU.

SKU: WUC-201 Categorias: ,

Descrição

O Conversor de Sinais com 1 Saída Analógica WUC-201 replica e isola o sinal de sua entrada analógica. Além disso possui Modbus RTU.

Possui uma entrada analógica configurável (0/4-20 mA, 0-100 mV, 0-5 Vdc, 0-10 Vdc, Pt-100, termopares ou frequência) e uma saída também configurável (0/4-20 mA, 0-10 Vdc) isoladas galvanicamente.

Também possui uma porta de comunicação RS-485 Modbus RTU que permite configurar e monitorar o equipamento através do software Wireconfig ou através de outro mestre Modbus. Permitindo que o equipamento possa ser uma remota com uma entrada e uma saída.

Além disso, o Conversor de Sinais com 1 Saída Analógica WUC-201 possui um relé tipo SPDT (C-NO-NC) pode ser utilizado como alarme com modo de operação e set-points totalmente configuráveis pelo usuário.

Tipicamente utilizados em medições de rotação, velocidade, temperaturas por controladores que não possuem esta funcionalidade. Também muito utilizado na conexão entre controladores e outros dispositivos geradores de ruídos elétricos (como inversores de frequência em controle de velocidade de motores) protegendo, dessa forma, o sistema de automação.

Como possui diversas formas de configuração dos sinais de entrada e saída, são ideais para serem utilizados nos mais diversos processos industriais, pois minimizam estoque de reposição (spare parts).

Tipos de Entrada

Termopares tipo J,K,T,R,S,E,N,B com compensação de junta fria
Termo resistência PT-100 (2 ou 3 fios)
Corrente 0/4 a 20mA
Tensão DC 0 a 100mV, 0 a 5V, 0 a 10V
Frequência 0.4Hz a 30KHz

Tipos de Saída

Saídas 1 saída analógica de retransmissão 0/4~20mA ou 0/2~10V
Relé 1 Relé para uso geral do tipo SPDT 3Amp 250Vca

Características

Consumo 5VA (AC) ou 4W (DC)
Alimentação Universal 85 ~ 240 Vac ou 100 ~ 300 Vdc e DC 18 ~ 30 Vdc I < 250 mA
Grau de Proteção IP 20
Tempo de Varredura 500useg
Escala -30000 a +30000 em unidades de engenharia
Alarme Um nível de alarme com 1 saída à relé: SPDT máx. 3A/220VAC
Fonte auxiliar 24Vdc 50mA
Comunicação 1 porta de comunicação RS-485 com isolação e filtro de proteção de transientes
Paridade: EVEN, ODD e NONE Baud Rate: BR: 9600, 19200, 38400, 57600 e 115200
Temp. de operação 0 ºC a +50 ºC
Estabilidade Térmica ±0,005% / °C do span @ 25°C
Umidade relativa Até 90%
Construção Poliamida resistente à chama
Fixação Fixado em trilho DIN35 (DIN EN 60715 TH35)
Conexão Elétrica Cabo até 2.5mm²
Isolação Fonte de Alimentação: Isolação galvânica de 1000 V para versão AC e 1500 V para versão DC
Fonte de Alimentação: Isolação galvânica de 1000 V para versão AC e 1500 V para versão DC
Fonte de Alimentação: Isolação galvânica de 1000 V para versão AC e 1500 V para versão DC
Peso Aprox. 130g

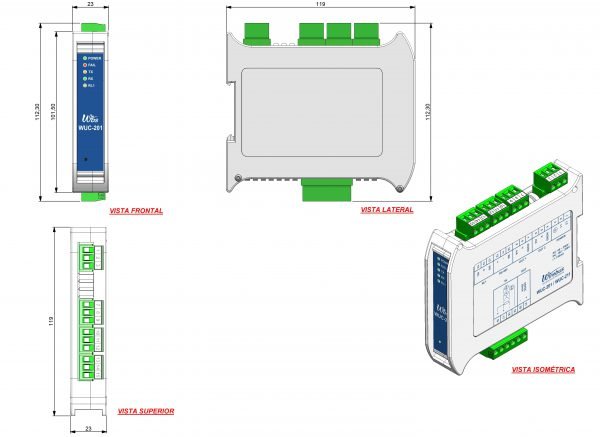

Dimensões 23 x 102 x 120 mm. (Altura x Largura x Profundidade)
