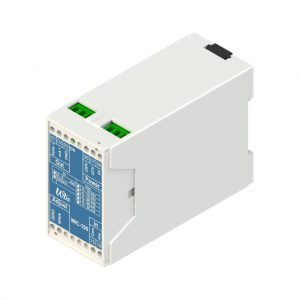

Conversor de Sinal AC/DC – WIC-100
O Conversor de Sinal AC/DC WIC-100 possui entrada em corrente alternada (0-5A), saída em tensão ou corrente contínua (4-20mA / 0-10Vcc). Ideal para conversor de sinais de TC’s e TP’s.
- Descrição
- Especificações
- Downloads
Descrição
O Conversor de Sinal AC/DC WIC-100 possui entrada em corrente alternada ( 0 – 5A), saída em tensão ou corrente contínua (4-20 mA /0 – 10Vcc) . Ideal para conversor de sinais de TC’s e TP’s.
Possui isolação galvânica com entrada de corrente alternada AC (tipicamente de 0-5 Aac) e saída de sinal padronizado (0/4-20 mA ou 1-5 Vdc).
Além disso, também possui estágio conversor AC/DC do tipo retificador ativo (RMS verdadeiro), o que lhe confere grande precisão em uma larga faixa de frequência de operação.
Normalmente utilizado em conversão de corrente elétrica medida por TC’s – Transformadores de Corrente.
Características
| Entrada | 01 entrada em corrente alternada 0 – 5 Aac |
|---|---|
| Saída | 01 Saída 0 – 20, 4 – 20 mA / 0 – 10, 0 – 15, 0 – 20 Vdc (especificar) |
| Faixa Freq. | 20 – 1000 Hz |
| Span | Ajustável, de 25 % da faixa de entrada |
| Consumo | 4,1 VA |
| Isolação | Galvânica entre entrada e saída – 1500 VRMS |
| Alimentação | 127/220 volts – 50/60 Hz |
| Temp. Operação | min. – 10º C – máx. 60º C |
| Grau de Proteção | IP 30 |
| Construção | Em caixa plástica ABS |
| Fixação | Em interior de painéis, para fixação em trilhos de 35mm (norma DIN) |
| Conexão | Bornes parafusáveis |
| Peso Aprox. | 0,4 Kg |
| Dimensões | 75 x 45 x 110 mm (Altura x Largura x Profundidade) |
