QGBT – Quadro Geral de Baixa Tensão

QGBT – Quadro Geral de Baixa Tensão

QGBT

A Wirebus projeta e executa a montagem de Painéis QGBT – Quadro Geral de Baixa Tensão, sob medida, atendendo a demanda e disponibilidade de recursos dos nossos clientes.

Além disso, nosso projeto e montagem é em acordo com a norma NBR5410, assim, garantimos nosso padrão de qualidade superior e alta confiabilidade de operação e manutenção.

Os Painéis QGBT, devem ser utilizados sempre que houver necessidade de se distribuir energia elétrica às outras cargas como Centro de Comando de Motores – CCMs, Quadros de Luz (QDL), Painéis de Automação, Transformadores. Dessa forma, facilita a manutenção permitindo o desligamento parcial de uma instalação e também reduz o nível de energia incidente (arc-flash).

A utilização de um Painel QGBT, traz benefícios ao seu sistema elétrico, pois a alimentação centralizada, facilita a operação durante as manutenções e oferece segurança aos equipamentos e colaboradores.

Nossos Painéis QGBT , são projetados para atender os mais diversos seguimentos de mercado e podem ser customizados de acordo com a sua demanda.

Podem ser aplicados nos seguimentos industriais, açúcar e etanol, alimentos e bebidas, papel e celulose, siderurgia e mineração.

Confira abaixo os opcionais de montagem:

  • Podem ser montados no formato de sobrepor ou autoportantes.;

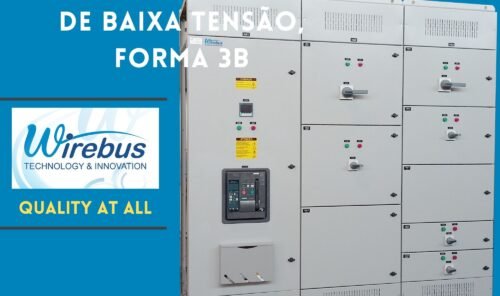

  • Não Compartimentados (forma 1) ou Compartimentados nas formas 2A, 2B, 3A, 3B, 4A ou 4B;
  • Gavetas Fixas ou Extraíveis;
  • Tensão nominal até 690 Vca;
  • Corrente Nominal até 6.300 A;
  • Corrente Suportável de Curto-Circuito simétrica até 65 kA;
  • Montagem em linha ou back-to-back;
  • Ensaiado Conforme NBR-IEC-61439-1/2 (sob solicitação);
  • A prova de Arco Interno – NBR-IEC/61641 (sob solicitação);
  • Barras de Cobres Estanhadas ou com isolamento especial termo retrátil;
  • Pintura em Cinza RAL-7032, Cinza Munsell N 6,5 ou Outras Cores sob Consulta;
  • Equipamentos são aplicados conforme vendor list do cliente.

Caso faça sentido na sua demanda atual, a Wirebus também projeta e executa a montagem de CCMs – Centro de Controle de Motores.
