Relé de Nível Antiespumante: WAR-110
O Relé de Nível Antiespumante WAR-110 é utilizado em conjunto com a Sonda Condutiva WCP-700 para detecção de espuma em até duas dornas.
- Descrição
- Especificações
- Downloads
Descrição
O Relé de Nível Antiespumante WAR-110 é utilizado em conjunto com a Sonda Condutiva WCP-700 para detecção de espuma em até duas dornas.
Em conjunto com o WAE-100/M forma um conjunto completo para, também, ejeção de produto químico antiespumante.

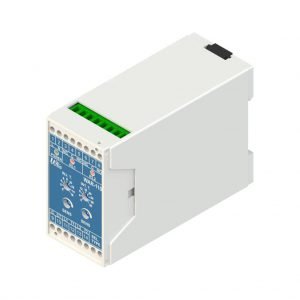

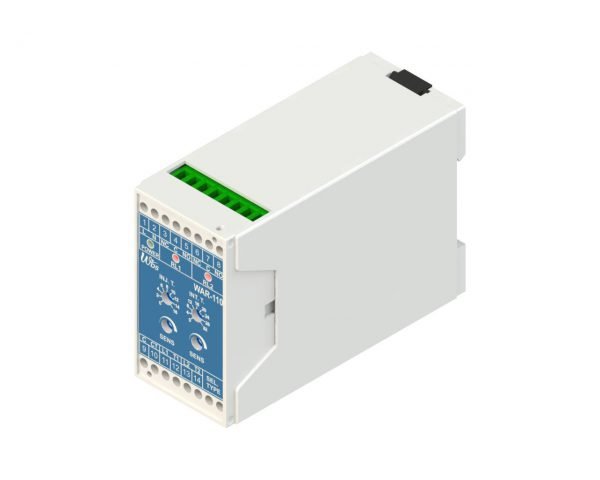

O Relé de Nível para Sonda Condutiva WAR-110 é construído em caixa plástica e compacta para montagem em interior de painéis, através de trilhos DIN 35 mm, o WAR-110 possui dois canais distintos para duas sondas condutivas e dois relés SPDT.

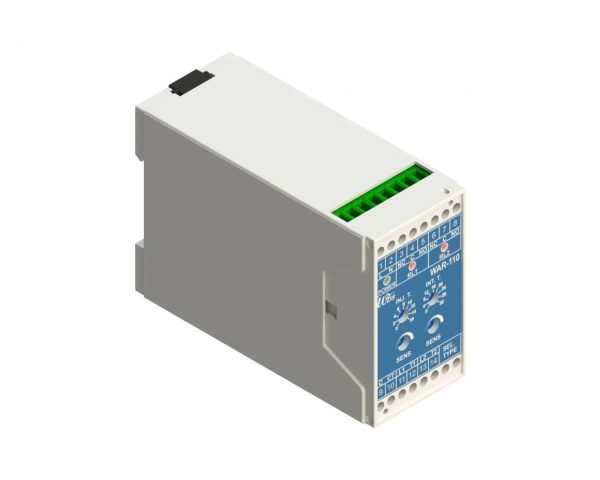

No seu frontal possui um ajuste de sensibilidade e um ajuste de intervalo do ciclo injeção individualizado para cada canal. Três LEDs indicam a presença de alimentação e os relés atuados.
Características
| Entradas | 02 Entradas de Sonda Condutiva |
|---|---|
| Saídas | 02 Saídas à relé SPDT, máx: 250Vac / 5A |
| Temp. Operação | mín. –10 ºC ~ máx. 60 ºC |
| Grau de Proteção | IP 30 |
| Alimentação | 127/220 Vac 50/60 Hz |
| Consumo | 5 VA |
| Tempo de retardo RL1 | 2 segundos |
| Tempo de retardo RL2 (DIP1off) | 2 segundos |
| Tempo de retardo RL2 (DIP1on) | 10 segundos |
| Tempo ajuste ligado (T.INJ) | 0~16 segundos |
| Tempo ajuste desligado (T.INT) | 0~32 segundos |
| Construção | Em plástico ABS |
| Condutor | Distância máxima de 50 metros |
| Conexão | Bornes parafusáveis |
| Fixação | Em interior de painéis, para fixação em trilhos DIN de 35mm ou parafusos |
| Peso Aprox. | 0,4 Kg |

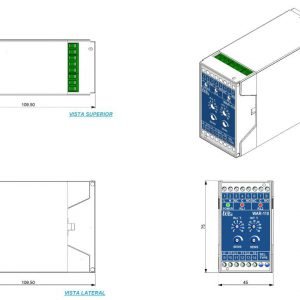

| Dimensões | 45 x 75 x 110 mm (Altura x Largura x Profundidade) |
