Relé Detector de Movimento: WDR-100
O Relé Detector de Movimento WDR-100 pode ler sensores indutivos, capacitivos, tacogeradores e pick-up magnético com frequência de entrada de 0.1 até 30 KHz.
- Descrição
- Especificações
- Downloads
Descrição
O Relé Detector de Movimento WDR-100 pode ler sensores indutivos, capacitivos, tacogeradores e pick-up magnético com frequência de entrada de 0.1 até 30 KHz.
Através de chaves DIP (DIP Switchs) o WDR-100 pode ser configurado para forma de atuação (sub ou sobre velocidade), zona morta e forma de desbloqueio do relé.

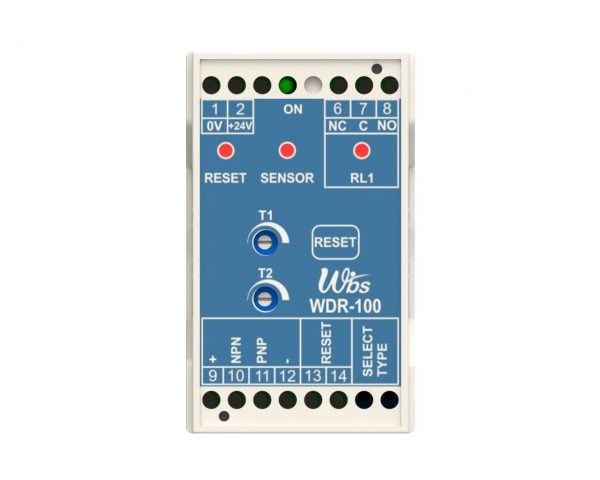

Um trimpot no frontal do equipamento (T1) permite ajustar a temporização inicial e outro trimpot (T2) permite um ajuste fino da zona morta.
Quando a frequência configurada é atingida, o relé SPDT muda de estado voltando ao estado anterior de forma automática (se assim for configurado) ou pela entrada de reset ou, ainda, pelo botão de RESET no frontal do equipamento.
O botão de RESET tem também a função ainda de ajuste da frequência de operação. Para isso, pressionar quando a máquina estiver em rotação nominal. Dessa maneira, nenhum equipamento adicional de geração de pulso é necessário para ajustar o relé.
Pode ser utilizado para segurança de máquinas como motores, redutores, ventiladores, elevadores, esteiras transportadoras, misturadores, agitadores e turbinas a vapor.
A Versão AC permite que seja alimentado em 127/220 Vac e a versão DC permite a alimentação em 24 Vdc.

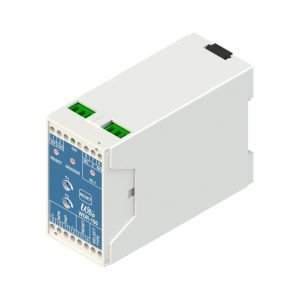

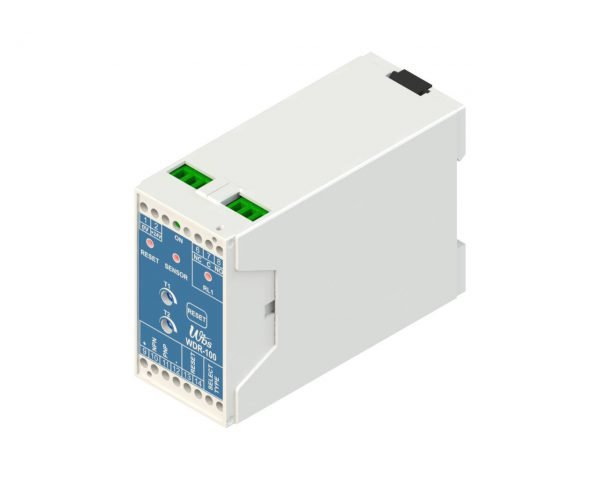

O Relé Detector de Movimento WDR-100 é construído em caixa plástica ABS podendo ser fixado em trilhos DIN 35 mm.
Características
Tipo de Sensores | NPN, PNP, Tacogerador, Pick-Up |
---|---|
Frequência de entrada | 0.1 Hz até 30Khz |
Tensão de Trabalho | PNP até 24 Vdc e NPN até 0 Vdc |
Sensibilidade | Variação de no mínimo 200mV na entrada |
Saída | Contato SPDT máx: 250Vac / 3A |
Fonte Auxiliar | 18 ~ 24Vdc / 50mA não regulada |
Consumo | 4,8 VA |
Alimentação | AC: 127/220 Vac @ 50/60 Hz DC: 24 Vdc |
Temp. Operação | mín. -10 ºC – máx. 60 ºC |
Grau de Proteção | IP 30 |
Construção | Em caixa plástica ABS |
Fixação | Em interior de painéis, para fixação em trilhos de 35 mm |
Conexão | Bornes parafusáveis |
Peso Aprox. | 0,4 Kg |

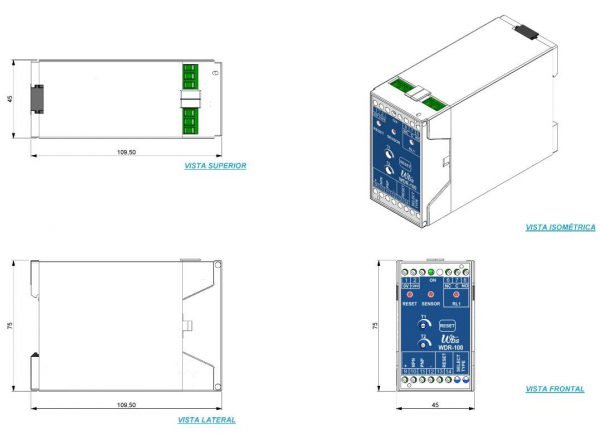

Dimensões | 45 x 75 x 110 mm (Altura x Largura x Profundidade) |
