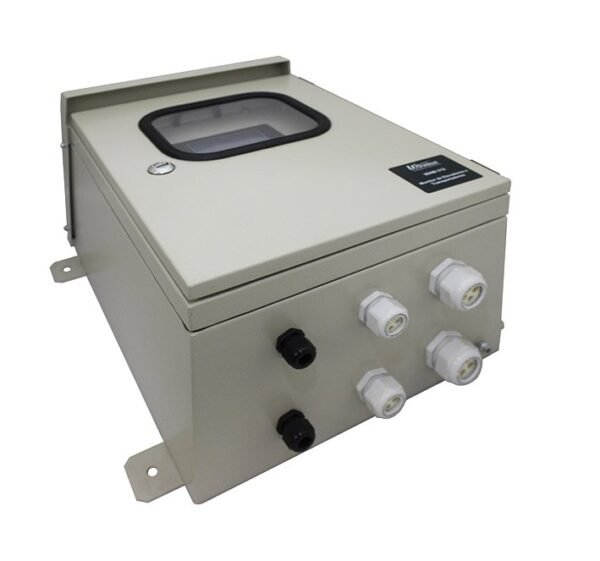

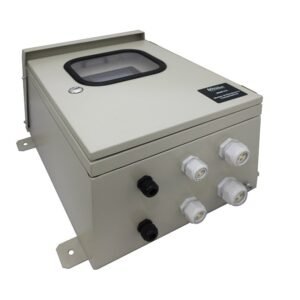

Monitor de Elevador de Canecas e Transportadoras de Correia Ethernet TCP: WAM-312

O Monitor de Elevador de Canecas e Transportadoras de Correia Ethernet TCP – WAM-312 é utilizado para monitorar temperatura de mancais, desalinhamento de esteiras, escorregamento e outras variáveis.

O sistema usa uma unidade de eletrônica microprocessada que processa sinais de sensores para desalinhamento, velocidade e escorregamento da correia, temperatura do rolamento contínuo, desalinhamento da polia de elevadores de caneca ou transportadoras de correia.

No frontal do equipamento possui leds para identificação da origem do alarme e reconhecimento do mesmo, é possível colocar até 16 sinais de temperatura, onde 4 desses 16 podem ser entradas de pulsos para monitoração dos eixos e detectar a parada da esteira, 2 saídas digitais a relé, 2 níveis de alarmes por canal.

Para se detectar a parada da esteira de transportadoras e elevadores de canecas , será monitorado a rotação do rolo puxador e o não puxador, quando se tem uma diferença entre os dois, aciona-se o alarme. Para esse alarme pode se configurar tempo para acionamento, set-point, zona morta e histerese.

Possui sensor para nível de embuchamento da entrada do elevador, sensor para detectar temperatura elevada nos rolamentos.

O Monitor de Elevador de Canecas e Transportadoras de Correia Ethernet TCP – WAM-312 possui comunicação ModbusTCP, além de uma IHM para apresentação das informações e configurações.

Funcionamento:

Para monitoração do desalinhamento de correia, coloca-se um sensor de temperatura, quando esse entra em contato com material patente na lateral, o mesmo aquece e aciona o alarme, ocasionando a parada da esteira.

Para se detectar a parada da esteira de canecas em elevador, será monitorada a rotação do tambor de retorno, quando essa cair abaixo de um set-point o alarme aciona e após o tempo aciona relé de saída, pode se configurar, tempo para acionamento, set-point e histerese.

Sensor para embuchamento na entrada do elevador.

Sensor para detectar temperatura elevada nos rolamentos.
