Indicador Multipontos 16 Canais: WUI-211
O Indicador Multipontos 16 Canais WUI-211 tem entrada universal configurável (Pt-100, termopares, 0/4-20 mA, 0-75 mV, 0-5 Vdc, 0-10 Vdc).
- Descrição
- Especificações
- Downloads
Descrição
O Indicador Multipontos 16 Canais WUI-211 tem entrada universal configurável (Pt-100, termopares, 0/4-20 mA, 0-75 mV, 0-5 Vdc, 0-10 Vdc).

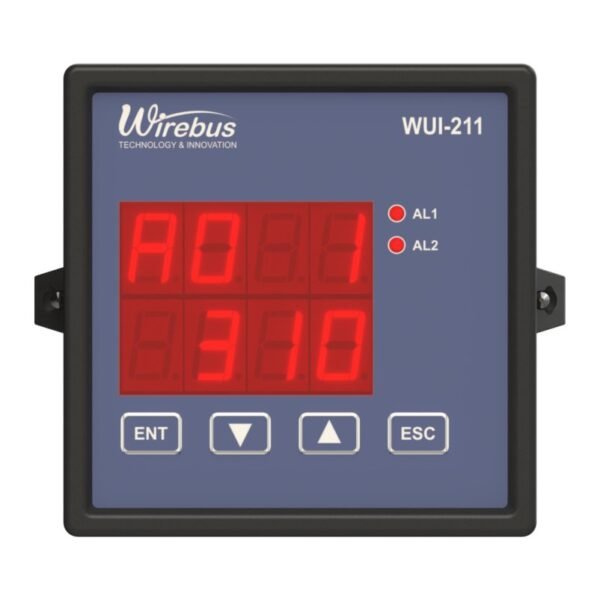

Possui 5 dígitos de alto-brilho e caixa em plástico ABS de tamanho padronizado DIN 98 × 98 mm.
O Indicador Multipontos 16 Canais WUI-211 possui retransmissão da PV (0/4-20 mA, 0-10 Vdc), dois relés SPDT que podem ser associados aos 32 alarmes (2 por canal), com forma de atuação e set-points configuráveis e comunicação Modbus RTU (RS-485).
Com duas versões de alimentação o WUI-211/AC pode ser alimentado por tensões de 85-230 Vac e a versão WUI-211/DC pode ser alimentado por tensões de 30-150 Vdc.
Pode ser configurado diretamente pelo frontal ou pelo software Wireconfig.
Entradas
| Entradas | 16 entradas analógicas configuráveis |
|---|---|
| Termopares tipo | J, K, T, R, S, E, N, B, (ITS-90) com compensação de junta fria RTD tipo PT-100 (dois ou três fios) |
| Tensão | 0 – 75 mV, 0 – 5 V e 0 – 10 V |
| Corrente | 0 – 20 mA e 4 – 20 mA |
| Alarme e Status | 02 entradas digitais isoladas para reconhecimento de alarme e status |
Saídas
| Saídas | 02 Saídas de controle à relé |
|---|
Características
| Comunicação | 1 porta de comunicação RS-485 protocolo ModBus RTU |
|---|---|
| Grau de Proteção | IP 20 traseira, IP 63 frontal |
| Alimentação | Fonte Chaveada 85 ~ 230 Vac (Fonte chaveada) ou 30 ~ 150 Vdc |
| Consumo | 15,3 VA |
| Temp. de operação | mín. –10 ºC ~ máx. 60 ºC |

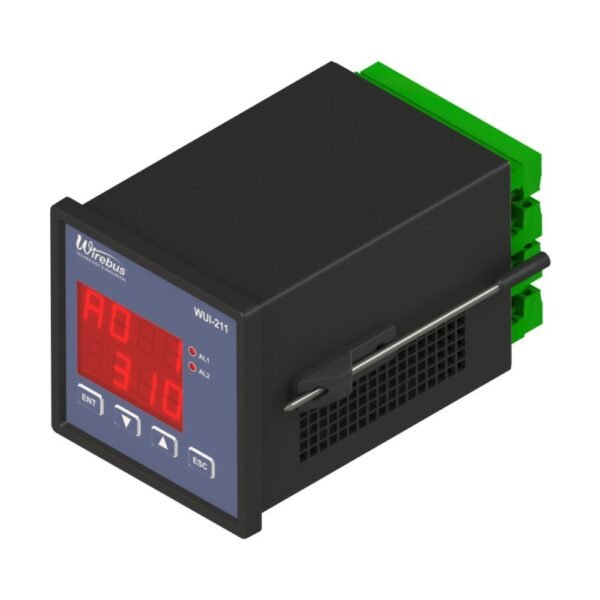

| Construção | Frontal em plástico ABS, para montagem em frontal de painéis |
| Conexão | Conectores removíveis, tipo “plug–in” |

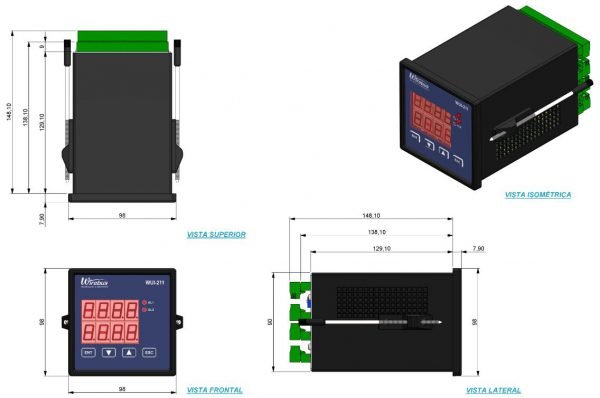

| Dimensões | 96 x 96 x 140 mm. (Altura x Largura x Profundidade) |
| Recorte no Painel | 90 × 90 mm |
| Peso Aprox. | 0,5 Kg |
